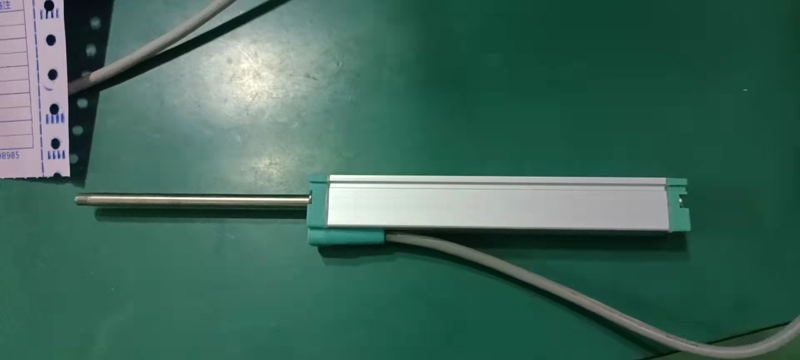

回彈式位移傳感器調試技術規范

一、調試前準備

1. 機械系統檢查

• 測頭自由行程驗證（需≥標稱量程的120%）

• 彈簧預緊力測試（用測力計校驗，偏差＜±5%）

• 導向機構摩擦檢測（往復運動阻力＜0.1N）

2. 電氣系統驗證

• 橋路阻抗平衡（四應變片阻差＜0.2Ω）

• 絕緣電阻測試（≥1000MΩ@100VDC）

• 零點輸出（空載時＜0.5%FS）

二、標準調試流程

1. 機械特性調試

• 預壓縮處理（3次滿量程壓縮-釋放循環）

• 線性度校準（激光干涉儀標定，5點以上）

• 側向力影響測試（施加2%FS側向力）

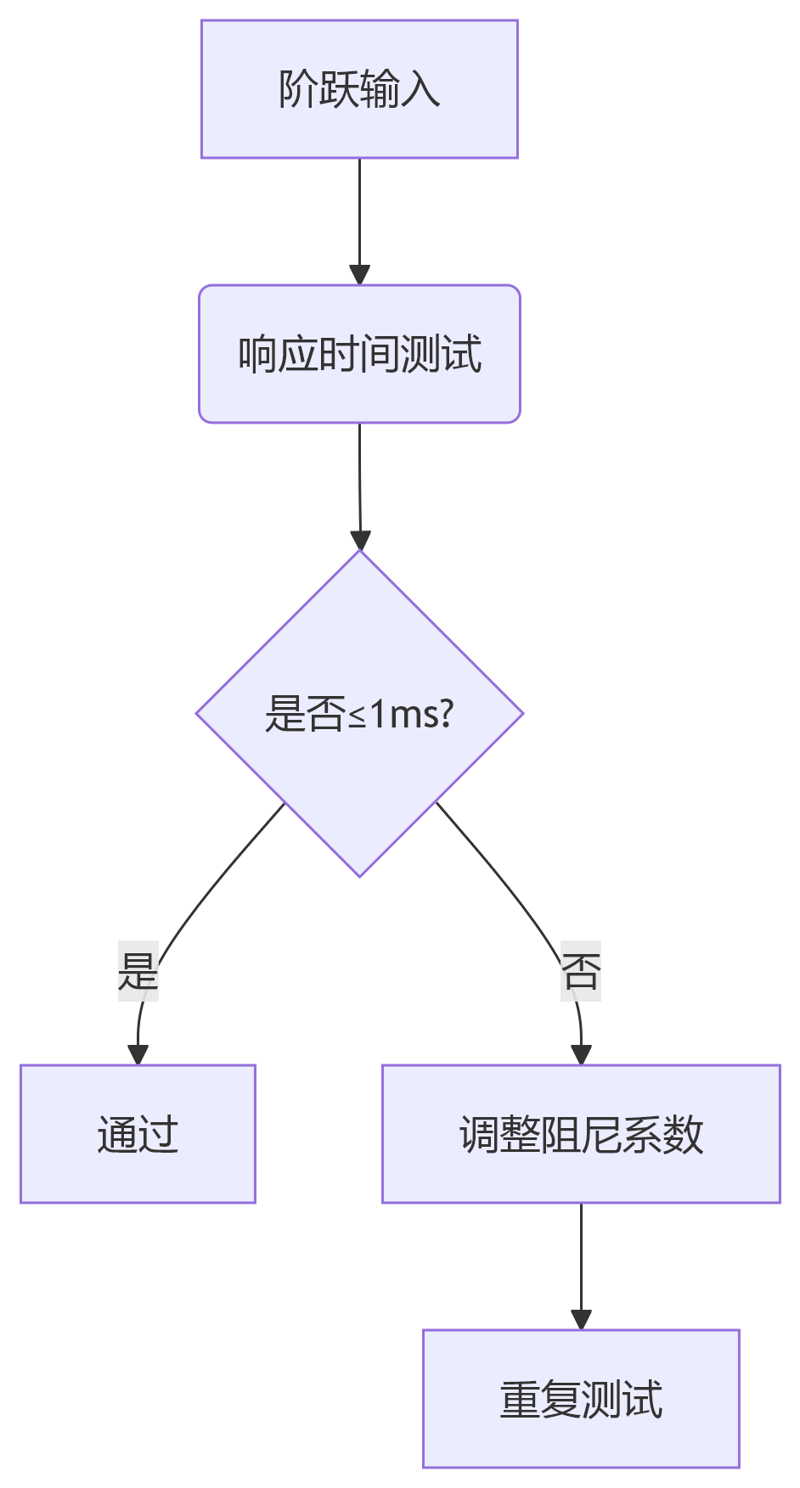

2. 動態響應調試

3. 溫度補償調試

• 全溫區測試（-30℃~80℃，5℃/min變溫速率）

• 熱零點漂移補償（TC＜0.005%FS/℃）

• 熱靈敏度修正（TS＜0.003%/℃）

三、關鍵參數設置

四、智能調試技術

1. 自適應校準

• 基于激光跟蹤儀的自動定位（精度0.1μm）

• 機器學習補償算法（32階非線性校正）

• 數字孿生驗證（仿真與實際偏差＜0.5%）

2. 故障自診斷

• 建立特征參數庫（含15種故障模式）

• 實時健康度評估（剩余壽命預測）

• 異常振動頻譜分析（FFT分辨率0.1Hz）

五、典型故障處理

1. 信號跳變

• 檢查導向機構→清潔滑動面→更換阻尼脂→重校應變計

2. 線性度超標

• 驗證測頭對中→調整預緊力→修正補償曲線→更換彈性體

3. 溫度漂移

• 重做全溫區校準→檢查補償電阻→更新溫度模型→加強隔熱

六、維護規程

1. 周期性維護

• 每日：零點檢查（3σ＜0.5%FS）

• 每月：機械部件潤滑（專用氟脂）

• 每季：全面計量校驗（含溫漂測試）

2. 智能維護

• 建立數字檔案（含所有調試數據）

• 云端性能監測（4G/NB-IoT傳輸）

• 預測性維護（基于退化模型）

本規范符合ISO 9513 Class 0.5級和VDI/VDE 2634標準，適用于機械振動、精密定位等場景。調試后需進行24小時老化測試，工業環境下建議每6個月復校。采用最新MEMS技術的傳感器，配合AI自校準系統，可將調試周期縮短70%。
